MG-015A(B/C/D)型车载携行式短波倒V形宽带天线所属分类:天线产品

    该型天线是作战和指挥车辆在停止间展开后实现通信的配套天线,可与工作频率在2~30MHz,发射功率在150W/500W/1KW/2KW的各类车载和固定台站的电台配套使用,是短波电台实现全方向无静区、免调谐通信的优选天线。


产品功能

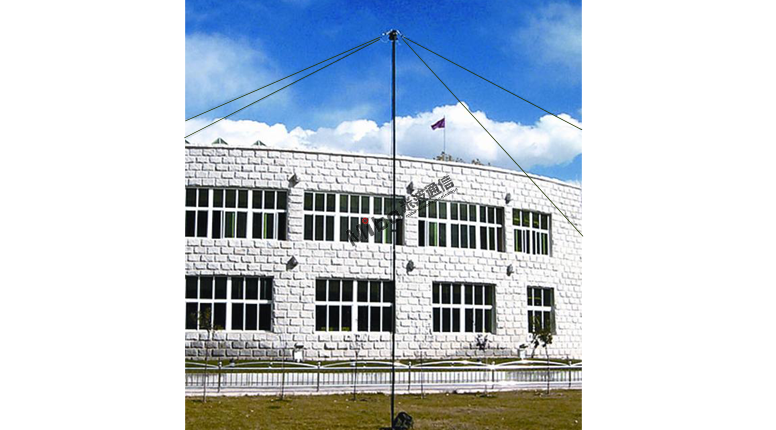

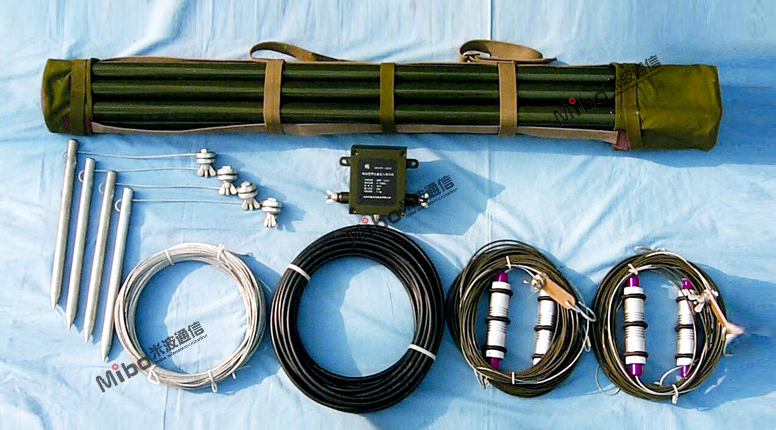

    该天线采用阻抗非整比变换和振子线末端加载技术,使天线的工作频带有效加宽、可免天线调谐、全方向、高效率、结构新颖可靠、携带架设方便。车载携行式天线2人8分钟内即可完成架设,固定式天线可方便的架设在地面或楼顶。该天线电气和机械性能优良,环境适应性强,适宜在各种恶劣环境条件下工作。尤其是该天线具有的突出宽带和中高仰角特性,以及快速架设和撤收能力,使该天线成为车载停止间通信和固定台站通信的优选天线。

性能指标

    xmasUI-dreamdust.png 工作频率:2~30MHz;

    xmasUI-dreamdust.png 功率容量:150W /500W/1KW/2KW;

    xmasUI-dreamdust.png 电压驻波比:≤2.0;

    xmasUI-dreamdust.png 天线增益:5dB;

    xmasUI-dreamdust.png 极化方式:水平+垂直极化;

    xmasUI-dreamdust.png 天线高度:7.2m;

    xmasUI-dreamdust.png 占地面积:29m×9m;

    xmasUI-dreamdust.png 抗风能力:可在8级风条件下正常工作。
