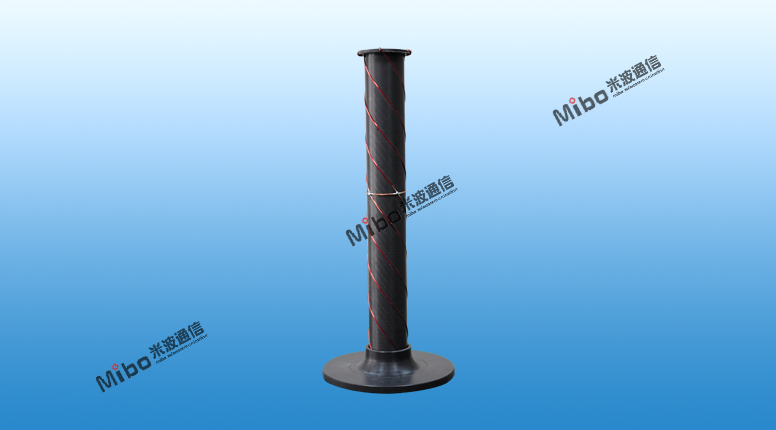

四臂螺旋天线所属分类：天线产品
四臂螺旋天线可与地面卫星通信终端配套使用，具有信号捕捉灵敏度高、覆盖范围大的特点。天线由辐射体、馈电网络以及支撑介质三部分组成。其中，辐射体由多支绕成螺旋形状金属导线组成；支撑介质采用尼龙棒，结构稳定可靠；馈电网络由微带功分器组成，并通过微带线移相满足四端口馈电要求。
性能指标
工作频段：L频段；
功率容量：50W；
电压驻波比：≤1.5；
天线增益：方位面≥2dB，俯仰面-15°～+20°范围内增益≥0dB；
天线方向图：水平全向；
极化方式：右（左）旋圆极化；
轴 比：≤3dB；
输入阻抗：50Ω
接头类型：SMA座；
工作温度：-40℃～55℃；
天线板尺寸：φ170mm×350mm；
重 量：≤0.8kg（净重）。
