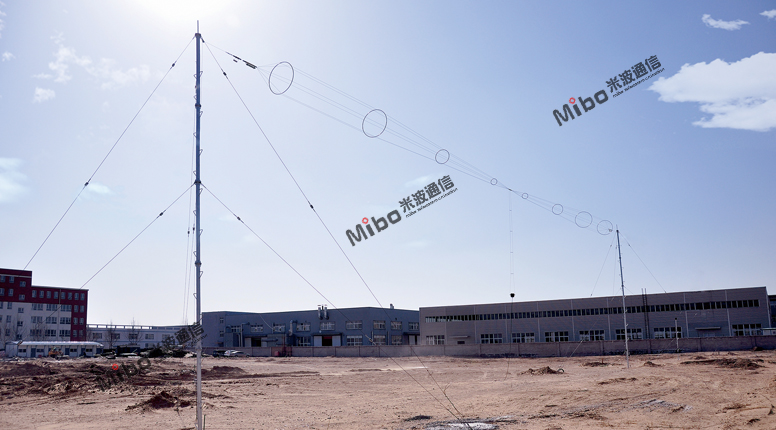

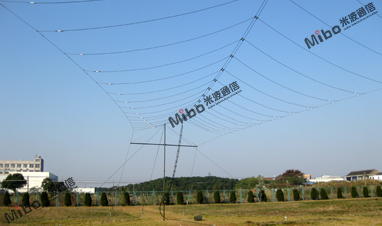

MG-616型短波水平笼形宽带天线所属分类:天线产品

    MG-616型短波水平笼形宽带天线由天线支撑杆、天线振子、网络匹配器、阻抗变换器组成。是采用末端加载技术制造的一种高效短波天线,具有工作频带宽、天线免调谐等突出特点,与常规分支笼形等天线比较,具有较宽的频带宽度和较优的天线增益,其性能价格比较高,是当前常规短波天线工程中优选和换代的产品,适合在短波固定通信台站应用。


性能指标

   xmasUI-dreamdust.png 工作频率范围:3MHz~30MHz

   xmasUI-dreamdust.png 额定功率:2KW(CW)

   xmasUI-dreamdust.png 极化方式:水平极化

   xmasUI-dreamdust.png 电压驻波比:≤2.0(个别频点小于2.5)

   xmasUI-dreamdust.png 增益:5dBi

   xmasUI-dreamdust.png 标称阻抗:50Ω(不平衡)

   xmasUI-dreamdust.png 天线振子长度:34m

   xmasUI-dreamdust.png 天线架设高度:12m(根据通信距离要求可选不同的架设高度)

   xmasUI-dreamdust.png 环境要求:工作温度-45℃~55℃,工作湿度≤95%

   xmasUI-dreamdust.png 抗风要求:抗风10级

   xmasUI-dreamdust.png 推荐杆距:36m

   xmasUI-dreamdust.png 占地面积:46m×10m
