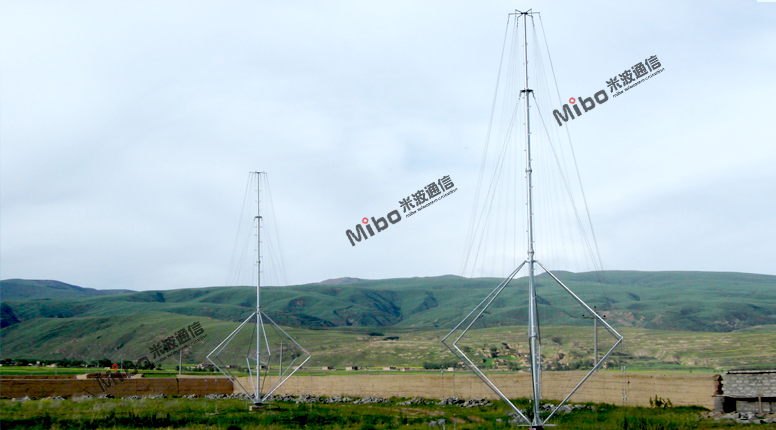

MG-212D/E型短波垂直菱形宽带天线所属分类：天线产品
MG-212D/E型短波垂直菱形宽带天线可与各类短波固定通信电台配套使用。可与工作频率在3～30MHz，发射功率在2KW/5KW以下的各类短波电台配套使用。天线采用模拟加粗天线体技术，使天线在整个工作频率范围内电气性能优越、天线通信仰角低、辐射效率高、水平面内无方向性、承载功率大、可免天线调谐。
产品功能
该天线是固定台站中大功率电台全方向中远距离通信的优选天线，其结构新颖可靠，架设方便，占地面积小；天线馈电仓内安装了避雷器，具有一定的防雷击功能；天线结构设计独特，环境适应性强，可在各种恶劣环境条件下正常工作。尤其是该天线所具有的宽带、水平全向和低工作仰角的特性，使该天线在固定通信台站通信中以优良的性价比独树一帜。
性能指标
工作频率：3～30MHz
功率容量：2KW（5KW）
标称阻抗：50Ω
电压驻波比：4～30MHz≤2.0
3～4 MHz＜3.0
天线增益：4dB
辐射方向：水平全向
天线高度：15m
天线重量：637kg
占地面积：楼顶架设55㎡，地面架设39㎡
抗风能力：10级风能正常工作
