铱星L频段自动跟踪卫星天线所属分类:通信产品

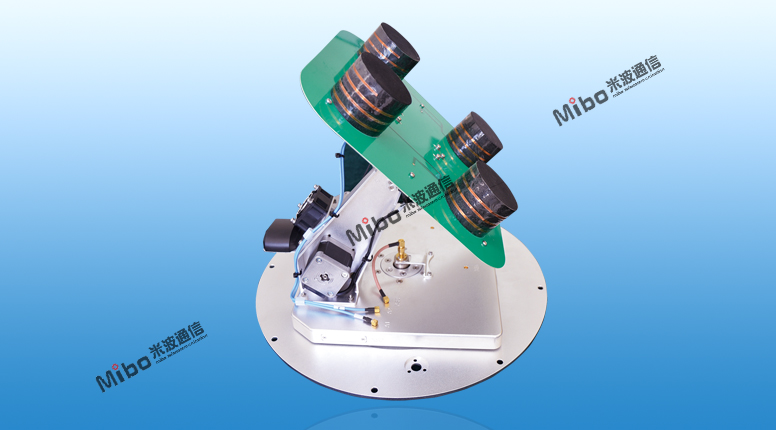

    铱星L频段自动跟踪卫星天线主要用于捕获、接收铱星等低轨道移动通信系统卫星信号。该天线采用两轴步进伺服跟踪平台,以圆极化微带天线作为接收天线,相对于一般的全向天线,其增益更高,接收距离更远。

    该天线内部集成放大变频、电机驱动、数据处理与控制、信号检测等功能电路,外部安装有北斗定位天线和角度传感器,配合自行开发的上位机软件,能够准确计算出卫星相对于天线的位置;通过调整俯仰、水平角度,实现对卫星信号的捕获。同时,天线内部的信号检测单元实时对卫星信号强度进行检测,对天线的姿态持续微调,使其总是能够接收到信号最大值。使用4个铱星L频段自动跟踪卫星天线组成阵列,可以实现对经过当前区域内的任何一颗铱星卫星捕获、跟踪。


性能指标

   xmasUI-dreamdust.png 接收频率:1616MHz~1626.5MHz

   xmasUI-dreamdust.png 输出频率:66.75MHz~77.25MHz

   xmasUI-dreamdust.png 极化方式:右旋圆极化

   xmasUI-dreamdust.png 天线增益:≥12dB

   xmasUI-dreamdust.png 链路增益:≥75dB

   xmasUI-dreamdust.png 转动范围:俯仰:0°~90°; 方位:0°~360°

   xmasUI-dreamdust.png 跟踪精度:优于天线半功率波束宽度的1/5。

   xmasUI-dreamdust.png 工作电压:DC 20V~28V

   xmasUI-dreamdust.png 最大功耗:不超过40W

   xmasUI-dreamdust.png 环境温度:

          工作温度:-40℃~55℃

          储存温度:-50℃~65℃

   xmasUI-dreamdust.png 尺寸与重量

          尺寸:高度约425mm;直径约360mm。

          重量:不超过8.5kg。
